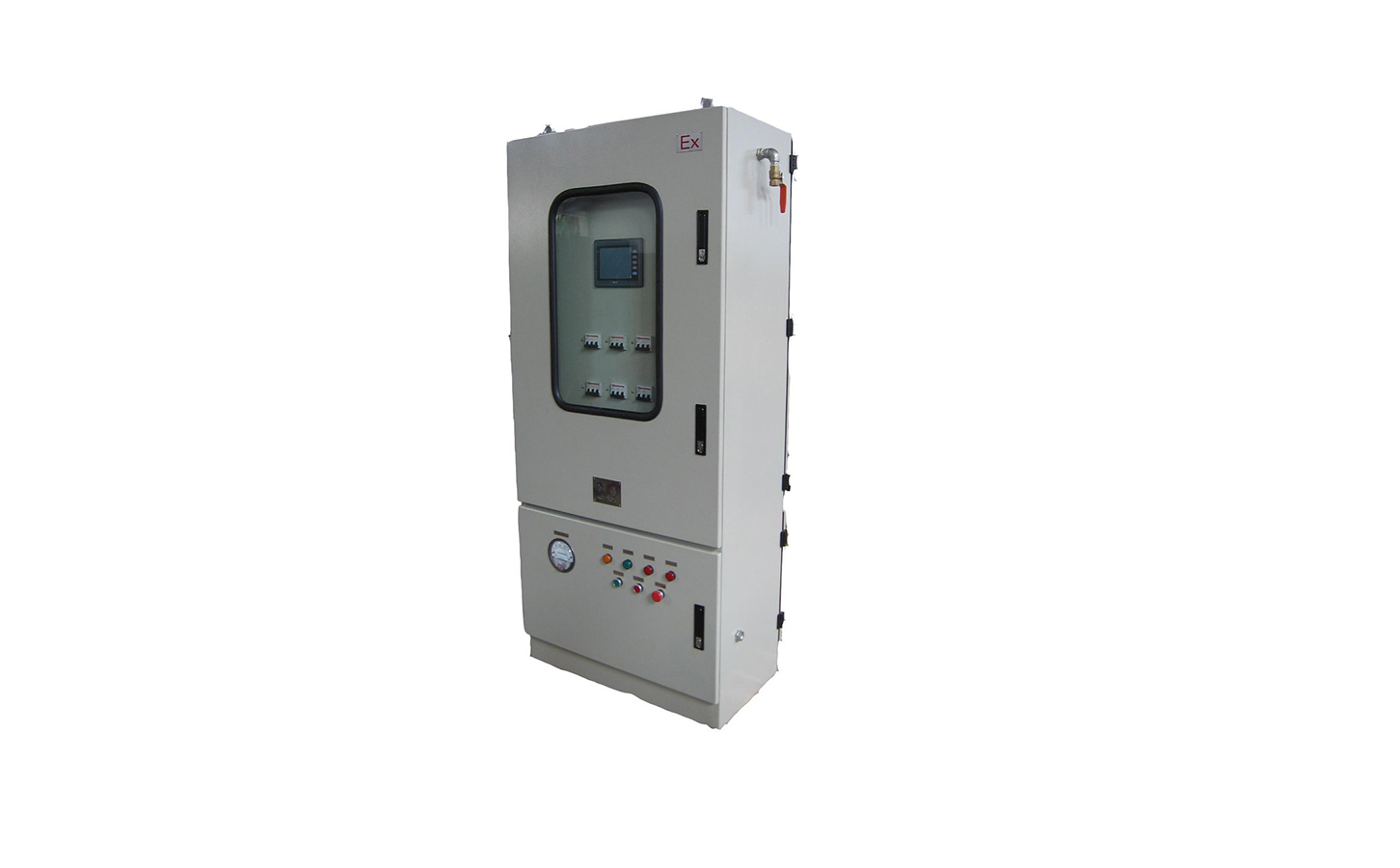

防爆正壓柜廠家，正壓防爆配電柜圖片

一 產品概述：

1.1 配電柜由柜體、自控系統、布?xì)庀到y(tǒng)、報警系統、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件。

1.2 本配電柜采用Q235鋼板焊接而成，柜體表面噴塑處理，顏色為“電腦灰色”。對其各接合面都經過了特殊的密封處理。

1.3 本配電柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。

1.4 本產品引用：

GB 3836.1－2010《爆炸性氣體環境用電氣設備  第1部分：通用要求》；

GB 3836.2－2010《爆炸性氣體環境用電氣設備  第2部分：隔爆型“d”》；

GB 3836.4－2010《爆炸性氣體環境用電氣設備  第4部分：本質安全型“i”》；

GB 3836.5－2010《爆炸性氣體環境用電氣設備  第5部分：正壓外殼型“p”》和其它相關標準的要求進行。

1.5 本產品適用于AC220V、50Hz配電系統。防爆等級：（Exd ePx IIC T6 Gb）;防護等級：IP65;自控系統隔爆型防爆等級：（Exd IICT6 Gb）；

二 產品工作原理：

2.1 配電柜在自動控制系統的控制下，通入保護氣體，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。

2.2 自動控制系統主要完成手動換氣、補氣、超高壓自動報警和排氣、欠壓報警、低壓聯鎖斷電等系列功能。

2.3 運行過程中，由自控系統向正壓室補氣，維持正壓室工作壓力范圍在（100-800Pa）；

當正壓室內工作壓力＞800Pa時，高壓報警，電磁閥自動開啟排氣閥泄壓；

當正壓室內工作壓力＜100Pa時，低壓報警；

當正壓室內工作壓力＞900Pa時，超高壓報警，泄壓閥自動開啟泄壓；

當正壓室內工作壓力＜50Pa時，自控系統自動斷開送給正壓腔的電源；（斷電保護后再次啟動，應將開關打到“停止”位置，重新進入新一輪的換氣操作后方能正常工作）

2.4 本產品設置了進氣口和排氣口，供用戶接管。用戶須按“氣路管道布置圖”布置進氣管道，排氣口經過防火閥后在現場排放或引至安全區域排放，用戶現場須提供進氣氣源（保護氣體），氣源壓力一般控制在0.2-0.8MPa，進氣氣源為凈化空氣（如：儀表風）或氮?dú)猓ㄗ⒁猓涸诿荛]的操作室里，要謹慎使用氮?dú)庾鳛楸Ｗo(hù)氣體，若必須使用氮?dú)庾鞅Ｗo(hù)氣體，請注意現場通風，以確保人身安全）。

2.5 嚴禁進氣氣源為爆炸性混合氣體！！

三 安裝要求：

3.1 本產品必須由專業電工，進行操作。

3.2 用戶按我公司提供的接線圖、端子圖等技術文件，結合產品實際情況逐一對應進行接線。

3.3 接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當?shù)拿芊馓幚怼?/p>

3.4 用戶的接線、調試完后，將各門關閉時，一定要保證其密封性能。

3.5 本柜體必須按要求將接地線接到專用接地螺絲上。

四 產品調試方法：

4.1 調試前檢查：

自動控制系統部分主要為隔爆型防爆電器，主要由防爆控制箱、防爆指示燈、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確（接控制電源：AC220V），手動排氣閥和是否打開。一切正常后方可進行調試。

4.2 操作步驟：

1） 第一步：打開排氣手動閥門，做好換氣準備。

2） 第二步：關閉進氣手動閥，調節減壓閥值，做好進氣準備。

必須注意調節減壓閥值（出廠時已設置好，若不重新設置將無須關進氣閥），避免高壓沖柜！！

3） 第三步：送本柜控制電源，紅色“電源指示”燈亮。

4） 第四步：打開進氣手動閥（要確定已打開排氣手動閥），手動換氣開始，約10分鐘后換氣完畢。這一步為換氣操作，本設備必須經過“手動換氣”才能正常運行，

而且每次運行前必須換氣，目的是將正壓腔里可能存在的易燃易爆混合氣體排出去，換成凈化的保護氣體，避免運行時的電弧火花點燃易燃易爆氣體，發生爆炸。

5） 第五步：觀察有否異常變化，適當調節手動閥，控制進氣源的流量。

6） 第六步：等待10分鐘后，將“轉換開關”打到“正壓運行”位置，自動換氣時間開始，換氣時間為10分鐘，此時（停止）指示燈滅，（運行）指示燈亮（需通氣才能延時送電）。微調節進氣手動閥、排氣手動閥，并觀察壓力表顯示，讓壓力表顯示維持在350Pa左右的相對平衡位置。

7） 第七步：待壓力維持350Pa左右的相對平衡位置后，換氣結束。配電系統接觸器得電吸合，正壓腔內配電系統得電,本柜即可正常使用。

8） 第八步：當需要退出系統運行時，必須先關掉所有運行的負載，即對各顯示儀器儀表進行正常關閉。

9） 第九步：按下停止按鈕，綠色“運行”指示燈滅,“停止“指示燈亮自控系統為失電狀態。

10） 第十步：斷開自控系統的電源,紅色“電源指示”燈滅。

11） 第十一步：過五分鐘后，關掉進氣手動閥。

讓氣體帶走內部元件產生的部分余熱。

12） 第十二步：再過兩分鐘后，關掉排氣閥。

13） 注意：如果中途要退出運行，也必須從“第八步”開始到“第十一步”。

4.3 操作人員必須嚴格按以上順序步驟進行操作，嚴禁違反操作順序或簡化操作步驟。

前七步任何一步滿足不了要求時，嚴禁進入下一步操作，必須排除故障后從第一步操作開始。

4.4 調試注意事項：

本產品出廠時，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。

五 產品的維護：

5.1 注意經常檢查密封圈的老化情況，發現老化時應立即更換。

5.2 防爆配電箱的隔爆結合面須防銹處理，每次檢修或打開箱蓋，須重涂204-1防銹油。

5.3 每次更換面板元件，或打開后蓋重新蓋上時，應檢查其密封性。

六 交付本控柜時，廠家提供以下技術資料：

5.1 操作說明書；

5.2 正壓防爆柜的防爆合格證和相關質量證明文件；

5.3 正壓控制單元原理圖、接線端子圖；

5.4 防爆配電箱合格證和相關質量證明文件；

5.5 后期的技術支持；
